ホース用クランプ

※新型コロナウイルスの影響にて、こちらの商品のネットでの販売は現在一時中止とさせていただいております。

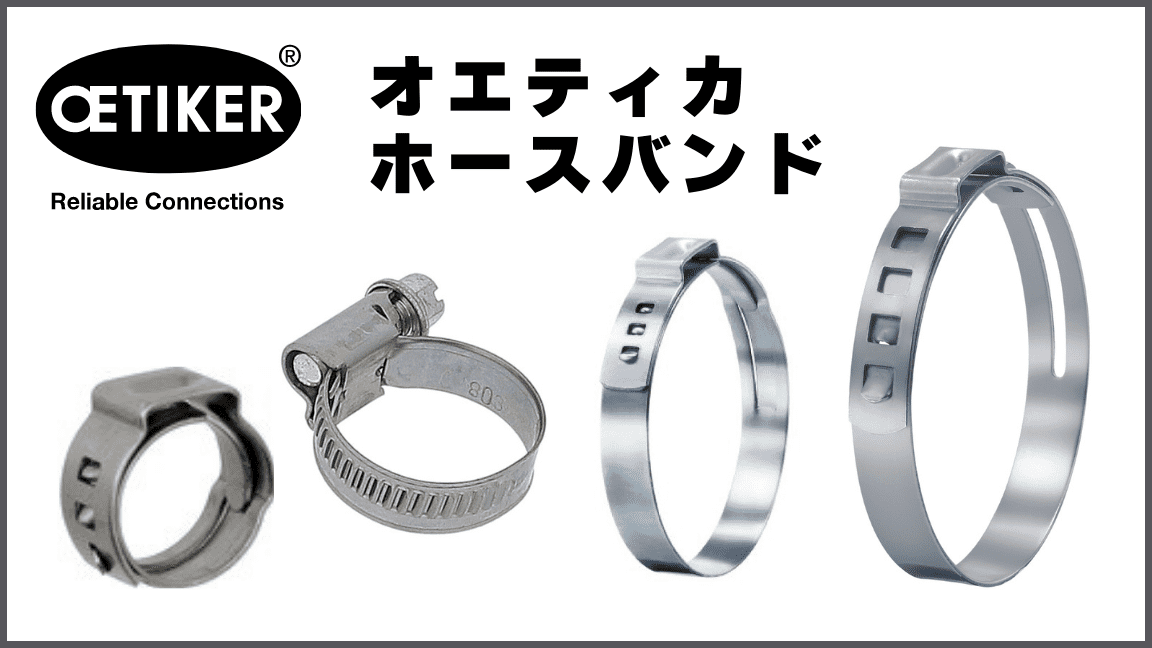

ＯＥＴＩＫＥＲ（オエティカ）社 ホース用クランプ

大好評発売中の「シリコンラジエターホースキット」の関連商品として、ラジエターホースをはじめ、燃料系や吸気系などのホース類の固定に使用ができる高品質ホースバンド【ＯＥＴＩＫＥＲ社製　ステップレスイヤークランプ】を発売いたします。

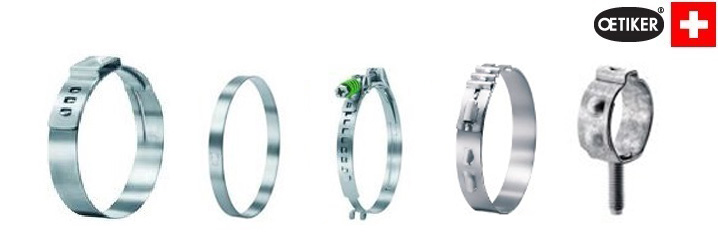

高品質はホース用クランプを製造するトップメーカーＯＥＴＩＫＥＲ（オエティカ）社

ＯＥＴＩＫＥＲ社（スイス）は、高品質なホース用クランプを製造するトップメーカーです。その高い性能と品質は、自動車レースの最高峰Ｆ１のチームにも採用され、世界の四輪、二輪メーカーの純正品として使用されています。

特徴

  • ■３６０°全周シール

    クランプ内周面に段差と隙間の無いステップレス構造により、３６０°段無しにホース材上へフィットするので、漏れのない最適な密封性と真円さを保ちます。

  • ■ディンプル付イヤークランプ

    オエティカ独自のディンプル（凹）付の耳（イヤー）をカシメる事により、一般のスクリュー式に比べ取付け後の高さも低く、狭いスペースでも使用が可能です。

  • ■エッジ加工

    特別に端的処理されたバンド鋼を使用しています。滑らかなエッジはホース材への損傷リスクを大幅に減少しています。

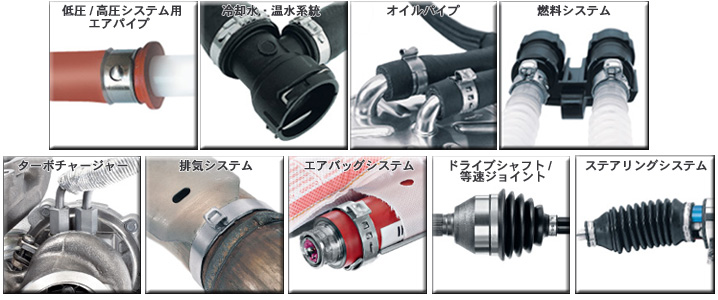

自動車部品採用事例

自動車産業：境界無きモビリティー

多様性と信頼できる自動車向けソリューション。小型車から特殊車両まで幅広く対応します。

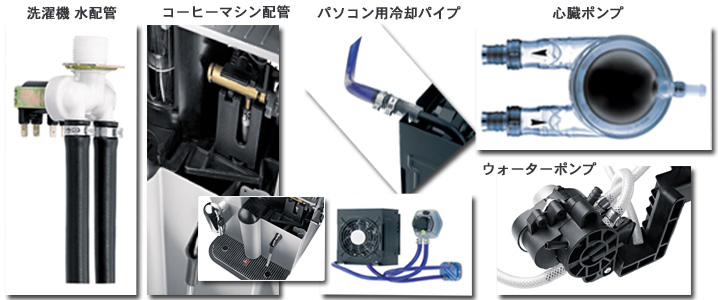

一般産業部品採用事例

一般産業向けの採用実績です。★洗濯機等の白物家電に始まり、コーヒーメーカの配管やパソコンの冷却ホース、そしてカセットガス式の発電機の燃料ホース。台所ディスポーザーパイプ等の住宅配管や電気配線の抜け留めとして、そのほか医療／製薬装置・用品としても採用されています。

製品の特徴

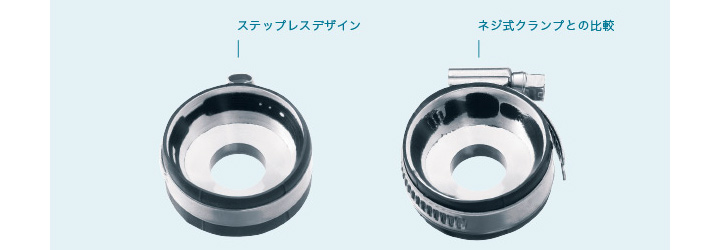

ステップレスデザイン

特殊な設計により、クランプ内面の段差やバンドの重なりが無くなりました。組立て作業時に、タンと呼ばれる突起がクランプ内側の溝に収まる事から、「タン・イン・グルーブ」と呼ばれるこの構造は、組付け部品の全周360°にわたり、圧縮と表面圧力を均一にします。この構造により、極度に柔らかい、または硬い部品であってもクランプが可能になります。

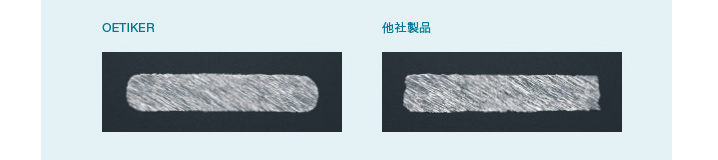

バリの無いエッジ部

締め付けられた部品が傷つかないようにするため、また、組み立て作業者の負傷を未然に防ぐため、Oetikerでは自社工場内で、独自の工法を確立。バリの無いエッジを製造しています。見た目だけでは標準的なエッジと区別が付きにくいものですが、バリの無いエッジは、技術的にも非常に優れた利点を持ちます。

施工方法

PG159 外側からインターロック施工する方法
  • 手順１

    Step 1

    Determine the clamp length.

    イヤークランプを設置する部品に巻きつけ イヤークランプの長さを決めます。

  • 手順２

    Step 2

    Cut off the remaining material. To avoid possible injury deburr cut edges with a file.

    余った部分を切り取ります。出来る限り部品の傷つきを避ける為 ファイルを使用してバリ取りをします。

  • 手順３

    Step 3

    Place the clamp over object. Engage interlocking hooks in tightest window position. Firmly crimp the ear with Oetiker pincers.

    設置する部品にイヤークランプを被せます。穴あき窓の位置に インターロッキングフックをかみ合わせ しっかりとオエティカ製ペンチで耳の部分をかしめます。
